Ultra High Precision MZM modulator Rheolwr Tuedd Rheolydd Tuedd Awtomatig
Nodwedd
• Rheolaeth foltedd bias ar Brig/Null/Q+/Q−
• Rheoli foltedd rhagfarn ar bwynt mympwyol
• Rheolaeth fanwl iawn: cymhareb difodiant uchaf 50dB ar y modd Null;
±0.5◦ cywirdeb ar foddau Q+ a Q−
• Osgled traw isel:
0.1% Vπ yn y modd NULL a'r modd PEAK
2% Vπ yn y modd Q+ a modd Q−
• Sefydlogrwydd uchel: gyda gweithrediad cwbl ddigidol
• Proffil isel: 40mm(W) × 30mm(D) × 10mm(H)
• Hawdd i'w defnyddio: Gweithrediad llaw gyda siwmper mini;
Gweithrediadau OEM hyblyg trwy MCU UART2
• Dau ddull gwahanol i ddarparu foltedd bias: a.Rheoli gogwydd awtomatig
b. Foltedd bias diffiniedig y defnyddiwr
Cais
• LiNbO3 a modulators MZ eraill
• NRZ digidol, RZ
• Cymwysiadau pwls
• System wasgaru brillouin a synwyryddion optegol eraill
• Trosglwyddydd CATV
Perfformiad
Ffigur 1. Ataliad Cludydd
Ffigur 2. Cynhyrchu Pwls
Ffigur 3. Modulator max pŵer
Ffigur 4. Modulator isafswm pŵer
Cymhareb difodiant Maxim DC
Yn yr arbrawf hwn, ni roddwyd unrhyw signalau RF i'r system. Mae difodiant DC pur wedi'i fesur.
1. Mae Ffigur 5 yn dangos pŵer optegol allbwn modulator, pan reolir y modulator ar y pwynt brig. Mae'n dangos 3.71dBm yn y diagram.
2. Mae Ffigur 6 yn dangos pŵer optegol allbwn modulator, pan reolir modulator ar bwynt Null. Mae'n dangos -46.73dBm yn y diagram. Mewn arbrawf go iawn, mae'r gwerth yn amrywio o gwmpas -47dBm; ac mae -46.73 yn werth sefydlog.
3. Felly, y gymhareb difodiant DC sefydlog a fesurir yw 50.4dB.
Gofynion ar gyfer cymhareb difodiant uchel
1. Rhaid i fodiwlydd system fod â chymhareb difodiant uchel. Mae modulator system nodweddiadol yn penderfynu y gellir cyflawni'r gymhareb ddifodiant uchaf.
2. Dylid gofalu am bolareiddio golau mewnbwn modulator. Mae modulators yn sensitif i polareiddio. Gall polareiddio priodol wella cymhareb difodiant dros 10dB. Mewn arbrofion labordy, fel arfer mae angen rheolydd polareiddio.
3. Rheolyddion tuedd priodol. Yn ein harbrawf cymhareb difodiant DC, mae cymhareb difodiant 50.4dB wedi'i gyflawni. Er bod taflen ddata gweithgynhyrchu'r modulator yn rhestru 40dB yn unig. Y rheswm am y gwelliant hwn yw bod rhai modulators yn drifftio'n gyflym iawn. Mae rheolwyr rhagfarn Rofea R-BC-UNRHYW yn diweddaru'r foltedd gogwydd bob 1 eiliad i sicrhau ymateb llwybr cyflym.
Manylebau
| Paramedr | Minnau | Teip | Max | Uned | Amodau |
| Rheoli Perfformiad | |||||
| Cymhareb difodiant | MER 1 | 50 | dB | ||
| CSO2 | -55 | -65 | -70 | dBc | Osgled gwahanol: 2%Vπ |
| Amser sefydlogi | 4 | s | Pwyntiau olrhain: Null & Peak | ||
| 10 | Pwyntiau olrhain: Q+ & Q- | ||||
| Trydanol | |||||
| Foltedd pŵer cadarnhaol | +14.5 | +15 | +15.5 | V | |
| Cerrynt pŵer cadarnhaol | 20 | 30 | mA | ||
| Foltedd pŵer negyddol | -15.5 | -15 | -14.5 | V | |
| Cerrynt pŵer negyddol | 2 | 4 | mA | ||
| Amrediad foltedd allbwn | -9.57 | +9.85 | V | ||
| Cywirdeb foltedd allbwn | 346 | µV | |||
| Amlder dither | 999.95 | 1000 | 1000.05 | Hz | Fersiwn: signal dither 1kHz |
| Amplitude arall | 0.1%Vπ | V | Pwyntiau olrhain: Null & Peak | ||
| 2%Vπ | Pwyntiau olrhain: Q+ & Q- | ||||
| Optegol | |||||
| Pŵer optegol mewnbwn3 | -30 | -5 | dBm | ||
| Tonfedd mewnbwn | 780 | 2000 | nm | ||
1. Mae MER yn cyfeirio at Gymhareb Difodiant Modulator. Y gymhareb difodiant a gyflawnir yn nodweddiadol yw cymhareb difodiant y modulator a nodir yn y daflen ddata modulator.
2. Mae CSO yn cyfeirio at ail orchymyn cyfansawdd. Er mwyn mesur CSO yn gywir, rhaid sicrhau ansawdd llinellol signal RF, modulators a derbynyddion. Yn ogystal, gall darlleniadau CSO y system amrywio wrth redeg ar wahanol amleddau RF.
3. Sylwch nad yw pŵer optegol mewnbwn yn cyfateb i'r pŵer optegol ar bwynt tuedd dethol. Mae'n cyfeirio at y pŵer optegol uchaf y gall y modulator ei allforio i'r rheolydd pan fo foltedd gogwydd yn amrywio o −Vπ i + Vπ .

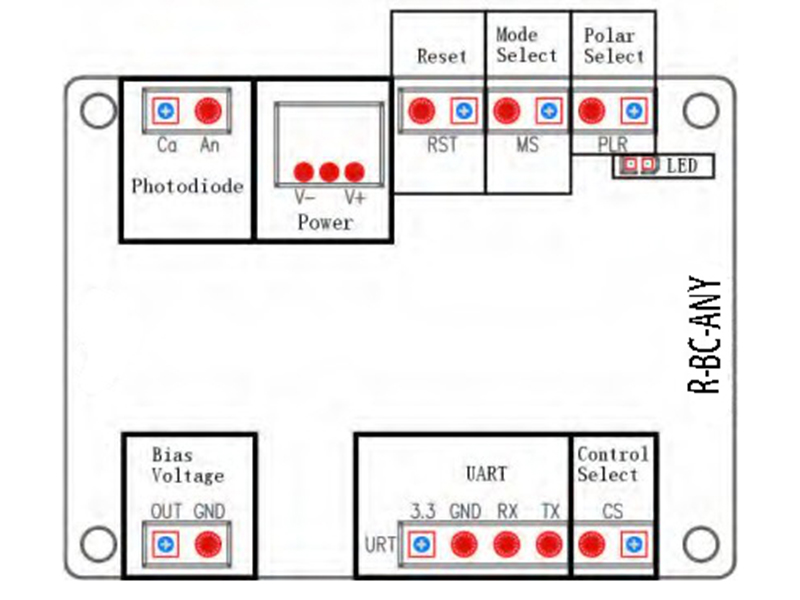

Rhyngwyneb Defnyddiwr
Ffigur5. Cymanfa
| Grwp | Gweithrediad | Eglurhad |
| Ffotodiode 1 | PD: Cysylltwch gathod ffotodiode MZM | Darparu adborth photocurrent |
| GND: Cysylltwch Anod ffotodiode MZM | ||
| Grym | Ffynhonnell pŵer ar gyfer rheolydd bias | V-: yn cysylltu yr electrod negyddol |
| V+: yn cysylltu'r electrod positif | ||
| Stiliwr canol: yn cysylltu'r electrod daear | ||
| Ailosod | Mewnosodwch y siwmper a thynnwch allan ar ôl 1 eiliad | Ailosod y rheolydd |
| Dewis Modd | Mewnosod neu dynnu allan y siwmper | dim siwmper: Null mode; gyda siwmper: modd cwad |
| Dewis Pegynol2 | Mewnosod neu dynnu allan y siwmper | dim siwmper: Positif Pegynol; gyda siwmper: Negative Polar |
| Foltedd Bias | Cysylltwch â phorthladd foltedd gogwydd MZM | Mae OUT a GND yn darparu folteddau gogwydd ar gyfer modulator |
| LED | Yn gyson ymlaen | Gweithio o dan gyflwr sefydlog |
| Ar-off neu oddi ar bob 0.2s | Prosesu data a chwilio am bwynt rheoli | |
| Ar-off neu oddi ar bob 1s | Mae pŵer optegol mewnbwn yn rhy wan | |
| Ar-off neu oddi ar bob 3s | Mae pŵer optegol mewnbwn yn rhy gryf | |
| UART | Gweithredu'r rheolydd trwy UART | 3.3: 3.3V foltedd cyfeirio |
| GND: Ground | ||
| RX: Derbyn rheolwr | ||
| TX: Trosglwyddo rheolydd | ||
| Rheoli Dewiswch | Mewnosod neu dynnu allan y siwmper | dim siwmper: rheolaeth siwmper; gyda siwmper: rheolaeth UART |
1. Mae gan rai modulatwyr MZ ffotodiodau mewnol. Dylid dewis gosodiad y rheolydd rhwng defnyddio ffotodeuod y rheolydd neu ddefnyddio ffotodiod mewnol y modulator. Argymhellir defnyddio ffotodiode rheolydd ar gyfer arbrofion Lab am ddau reswm. Yn gyntaf, mae photodiode rheolydd wedi sicrhau ansawdd. Yn ail, mae'n haws addasu intensity golau mewnbwn. Nodyn: Os ydych chi'n defnyddio ffotodiod mewnol y modulator, gwnewch yn siŵr bod cerrynt allbwn ffotodiode yn gwbl gymesur â phŵer mewnbwn.
2. Defnyddir pin pegynol i newid y pwynt rheoli rhwng Peak a Null yn y modd rheoli Null (a bennir gan pin Modd Dewis) neu Quad+
a Quad- yn y modd rheoli Quad. Os na chaiff siwmper pin pegynol ei fewnosod, y pwynt rheoli fydd Null yn y modd Null neu Quad+ yn y modd Cwad. Bydd osgled system RF hefyd yn effeithio ar y pwynt rheoli. Pan nad oes signal RF neu mae osgled signal RF yn fach, mae'r rheolwr yn gallu cloi'r pwynt gwaith i'r pwynt cywir fel y'i dewisir gan siwmper MS a PLR. Pan fydd osgled y signal RF yn fwy na throthwy penodol, bydd polarydd y system yn cael ei newid, yn yr achos hwn, dylai'r pennawd PLR fod yn y cyflwr arall, hy dylid gosod y siwmper os nad yw'n cael ei osod neu ei dynnu allan os caiff ei fewnosod.
Cais Nodweddiadol
Mae'r rheolydd yn hawdd ei ddefnyddio.
Cam1. Cysylltwch borthladd 1% o'r cwplwr â ffotodiode y rheolydd.
Cam2. Cysylltwch allbwn foltedd rhagfarn y rheolydd (trwy SMA neu bennyn 2-pin 2.54mm) â phorthladd rhagfarn y modulator.
Cam3. Darparu rheolydd gyda folteddau + 15V a -15V DC.
Cam4. Ailosodwch y rheolydd a bydd yn dechrau gweithio.
NODYN. Sicrhewch fod signal RF y system gyfan ymlaen cyn ailosod y rheolydd.
