Rheolydd Bias Modiwleiddiwr IQ Ultra Compact Rheolydd Bias Awtomatig
Nodwedd
•Yn darparu tri rhagfarn ar gyfer modiwleidyddion IQ Annibynnol ar fformat modiwleiddio:
•QPSK, QAM, OFDM, SSB wedi'u gwirio
•Plygio a Chwarae:
Dim angen calibradu â llaw Popeth yn awtomatig
•Breichiau I, Q: rheolaeth ar y moddau Uchaf a Null Cymhareb difodiant uchel: 50dB uchafswm o 1
•Braich P: rheolaeth ar y moddau Q+ a Q- Cywirdeb: ± 2◦
•Proffil isel: 40mm(L) × 28mm(D) × 8mm(U)
• Sefydlogrwydd uchel: gweithrediad cwbl ddigidol Hawdd ei ddefnyddio:
•Gweithrediad â llaw gyda siwmper mini Gweithrediadau OEM hyblyg trwy UART2
•Dau ddull i ddarparu folteddau rhagfarn: a.Rheoli Rhagfarn Awtomatig b.Foltedd rhagfarn a ddiffiniwyd gan y defnyddiwr
Cais
•Modwlyddion LiNbO3 a IQ eraill
•QPSK, QAM, OFDM, SSB ac ati
• Trosglwyddiad Cydlynol
Perfformiad

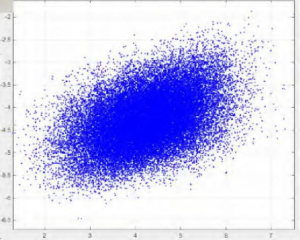

Ffigur 1. Cytser (heb reolydd)
Ffigur 2. Cytser QPSK (gyda rheolydd

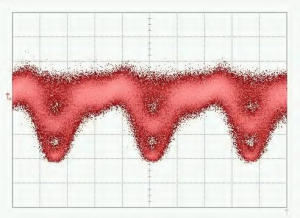

Ffigur 3. Patrwm QPSK-Eye
Ffigur 5. Patrwm cytser 16-QAM
Ffigur 4. Sbectrwm QPSK
Ffigur 6. Sbectrwm 16-QAM
Manylebau
| Paramedr | Min | Math | Uchafswm | Uned |
| Perfformiad Rheoli | ||||
| Rheolir breichiau I, Q ymlaenNull(Isafswm) neuUchafswm (Uchafswm) pwynt | ||||
| Cymhareb difodiant | MER1 | 50 | dB | |
| Mae braich P yn cael ei reoli ymlaenQ+(dde cwadredd) neuQ-( chwith cwadredd) pwynt | ||||
| Cywirdeb yn Quad | −2 | +2 | gradd2 | |
| Amser sefydlogi | 15 | 20 | 25 | s |
| Trydanol | ||||
| Foltedd pŵer positif | +14.5 | +15 | +15.5 | V |
| Cerrynt pŵer positif | 20 | 30 | mA | |
| Foltedd pŵer negyddol | -15.5 | -15 | -14.5 | V |
| Cerrynt pŵer negatif | 8 | 15 | mA | |
| Ystod foltedd allbwn | -14.5 | +14.5 | V | |
| Osgled Dither | 1%Vπ | V | ||
| Optegol | ||||
| Pŵer optegol mewnbwn3 | -30 | -8 | dBm | |
| Tonfedd mewnbwn | 1100 | 1650 | nm | |
1. Mae MER yn cyfeirio at Gymhareb Difodiant y Modiwleiddiwr. Y gymhareb difodiant a gyflawnir fel arfer yw cymhareb difodiant y modiwleiddiwr a bennir yn nhaflen ddata'r modiwleiddiwr.
2. Noder nad yw pŵer optegol mewnbwn yn cyfateb i'r pŵer optegol ar y pwynt rhagfarn a ddewiswyd. Mae'n cyfeirio at y pŵer optegol mwyaf y gall y modiwleiddiwr ei allforio i'r rheolydd pan fydd y foltedd rhagfarn yn amrywio o −Vπ i +Vπ.
Rhyngwyneb Defnyddiwr
Ffigur5. Cynulliad
| Grŵp | Ymgyrch | Esboniad |
| Ailosod | Mewnosodwch y siwmper a'i dynnu allan ar ôl 1 eiliad | Ailosod y rheolydd |
| Pŵer | Ffynhonnell bŵer ar gyfer rheolydd rhagfarn | Mae V- yn cysylltu electrod negatif y cyflenwad pŵer |
| Mae V+ yn cysylltu electrod positif y cyflenwad pŵer | ||
| Mae'r porthladd canol yn cysylltu â'r electrod daear | ||
| Pegynol1 | PLRI: Mewnosodwch neu tynnwch y siwmper allan | dim siwmper: Modd null; gyda siwmper: Modd brig |
| PLRQ: Mewnosodwch neu tynnwch y siwmper allan | dim siwmper: Modd null; gyda siwmper: Modd brig | |
| PLRP: Mewnosodwch neu tynnwch y siwmper allan | dim siwmper: modd Q+; gyda siwmper: modd Q- | |
| LED | Yn gyson ymlaen | Gweithio o dan gyflwr sefydlog |
| Ymlaen-i ffwrdd neu i ffwrdd-ymlaen bob 0.2 eiliad | Prosesu data a chwilio am bwynt rheoli | |
| Ymlaen-i ffwrdd neu i ffwrdd-ymlaen bob 1 eiliad | Mae pŵer optegol mewnbwn yn rhy wan | |
| Ymlaen-i ffwrdd neu i ffwrdd-ymlaen bob 3 eiliad | Mae pŵer optegol mewnbwn yn rhy gryf | |
| PD2 | Cysylltwch â'r ffotodiod | Mae porthladd PD yn cysylltu Cathod y ffotodiod |
| Mae porthladd GND yn cysylltu Anod y ffotodiod | ||
| Folteddau Rhagfarn | Mewn, Ip: Foltedd rhagfarn ar gyfer braich I | Ip: Ochr bositif; Mewn: Ochr negatif neu ddaear |
| Qn, Qp: Foltedd rhagfarn ar gyfer braich Q | Qp: Ochr bositif; Qn: Ochr negatif neu'r ddaear | |
| Pn, Pp: Foltedd rhagfarn ar gyfer braich P | Pp: Ochr bositif; Pn: Ochr negatif neu ddaear | |
| UART | Gweithredu'r rheolydd trwy UART | 3.3: foltedd cyfeirio 3.3V |
| GND: Tir | ||
| RX: Derbyn y rheolydd | ||
| TX: Trosglwyddo'r rheolydd |
1 Mae pegyn yn dibynnu ar signal RF y system. Pan nad oes signal RF yn y system, dylai'r pegyn fod yn bositif. Pan fydd gan y signal RF osgled sy'n fwy na lefel benodol, bydd y pegyn yn newid o bositif i negatif. Ar yr adeg hon, bydd y pwynt nwl a'r pwynt brig yn newid gyda'i gilydd. Bydd y pwynt Q+ a'r pwynt Q- yn newid gyda'i gilydd hefyd. Mae'r switsh pegyn yn galluogi'r defnyddiwr i newid y pegyn.
yn uniongyrchol heb newid pwyntiau gweithredu.
2Dim ond un dewis y dylid ei wneud rhwng defnyddio ffotodeuod rheolydd neu ddefnyddio ffotodeuod modiwlaidd. Argymhellir defnyddio ffotodeuod rheolydd ar gyfer arbrofion Labordy am ddau reswm. Yn gyntaf, mae gan y ffotodeuod rheolydd rinweddau wedi'u sicrhau. Yn ail, mae'n haws addasu dwyster y golau mewnbwn. Os ydych chi'n defnyddio ffotodeuod mewnol y modiwlaidd, gwnewch yn siŵr bod cerrynt allbwn y ffotodeuod yn gymesur yn llym â phŵer mewnbwn.
Mae Rofea Optoelectronics yn cynnig llinell gynnyrch o fodiwlyddion electro-optig masnachol, modiwlyddion cyfnod, modiwlydd dwyster, ffotosynhwyryddion, ffynonellau golau laser, laserau DFB, mwyhaduron optegol, EDFA, laser SLD, modiwleiddio QPSK, laser pwls, synhwyrydd golau, ffotosynhwyrydd cytbwys, gyrrwr laser, mwyhadur ffibr optig, mesurydd pŵer optegol, laser band eang, laser tiwnadwy, synhwyrydd optegol, gyrrwr deuod laser, mwyhadur ffibr. Rydym hefyd yn darparu llawer o fodiwlyddion penodol ar gyfer addasu, megis modiwlyddion cyfnod arae 1 * 4, Vpi isel iawn, a modiwlyddion cymhareb difodiant uchel iawn, a ddefnyddir yn bennaf mewn prifysgolion a sefydliadau.
Gobeithio y bydd ein cynnyrch o gymorth i chi a'ch ymchwil.
