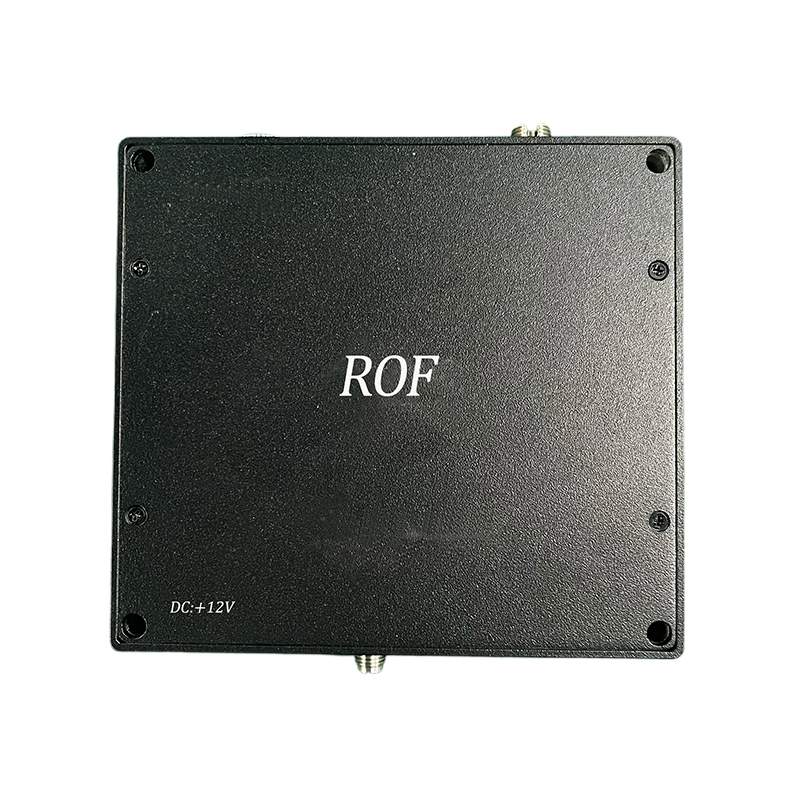

ROF-DML band eang analog modiwl trawsyrru golau uniongyrchol Modulator laser modiwleiddio uniongyrchol

ROF-DML band eang analog modiwl trawsyrru golau uniongyrchol modiwleiddio laser uniongyrchol Modulator dan Sylw

Disgrifiad Byr:

Modiwl allyriadau optegol band llydan analog wedi'i modiwleiddio'n uniongyrchol cyfres ROF-DML, gan ddefnyddio laser DFB wedi'i fodiwleiddio'n uniongyrchol (DML) microdon llinellol uchel, modd gweithio cwbl dryloyw, dim mwyhadur gyrrwr RF, a rheolaeth pŵer awtomatig integredig (APC) a chylched rheoli tymheredd awtomatig ( ATC), Mae hyn yn sicrhau y gall y laser drosglwyddo signalau RF microdon hyd at 18GHz dros bellteroedd hir, gyda lled band uchel ac ymateb gwastad, gan ddarparu cyfathrebu ffibr llinellol uwch ar gyfer amrywiaeth o gymwysiadau microdon band eang analog. Trwy osgoi defnyddio ceblau cyfechelog drud neu ganllawiau tonnau, mae'r terfyn pellter trosglwyddo yn cael ei ddileu, gan wella'n fawr ansawdd y signal a dibynadwyedd cyfathrebu microdon, a gellir ei ddefnyddio'n helaeth mewn diwifr o bell, amseriad a dosbarthiad signal cyfeirio, telemetreg a llinellau oedi ac eraill. meysydd cyfathrebu microdon.

Anfonwch e-bost atom LLWYTHO

Manylion Cynnyrch

Mae Rofea Optoelectroneg yn cynnig cynhyrchion modulatyddion Electro-optig ac Optegol

Tagiau Cynnyrch

Nodwedd

Opsiwn lled band uchel 6/10/18GHz
gwastadrwydd ymateb RF ardderchog
Amrediad deinamig eang
Modd gweithio tryloyw, sy'n berthnasol i amrywiaeth o godio signal, safonau cyfathrebu, protocolau Rhwydwaith
Mae tonfeddi gweithredu ar gael yn 1550nm a DWDM
Yn integreiddio rheolaeth pŵer awtomatig (APC) a chylchedau rheoli tymheredd awtomatig (ATC)
Nid oes mwyhadur RF gyriant adeiledig yn darparu mwy o hyblygrwydd mewn cymwysiadau
Mae dau faint pecyn ar gael: rheolaidd neu fach

laser fodiwleiddio uniongyrchol Band Eang Laser DFB Lasers Fiber Band Eang Ffynhonnell Golau Fiber Ffynhonnell Golau Laser Ffynhonnell Golau Laser Laser Pwls Modulator Optegol Lled-ddargludyddion Laser Curiad Byr Lase Syth-Tiwnio Modiwl Ffynhonnell Golau Modiwl SWB Ffynhonnell Golau Ffynhonnell Golau Tunable Laser Ffynhonnell Golau Tunable Ffynhonnell Golau Tunable Tiwnio Dfb Laser Ultra-Wideband Ffynhonnell Golau

Cais

Antena o bell
Cyfathrebu ffibr optig analog pellter hir
Cyfathrebu milwrol tair ton
Olrhain, Telemetreg a Rheoli (TT&C)
Llinellau oedi
Arae fesul cam

Perfformiad

Paramedrau perfformiad

Paramedr	Uned	Minnau	Teip		Max	Sylwadau
Nodweddion optegol
Math o laser		DFB
Tonfedd gweithredu	nm	1530		1550	1570. llarieidd-dra eg	Mae DWDM yn ddewisol
Dwysedd sŵn cyfatebol	dB/Hz				-145

SMSR		dB	35		45
Ynysu ysgafn		dB	30
Allbwn pŵer golau		mW	10
Colli dychweliad ysgafn		dB	50
Math o ffibr optegol			SMF-28E
Cysylltydd ffibr optegol			CC/APC
Nodweddion RF
Amledd gweithredu@-3dB		GHz		0.1		6
				0.1		10
				0.1		18
Amrediad RF mewnbwn		dBm		-60		20
Mewnbwn pwynt cywasgu 1dB		dBm			15
Gwastadedd mewn band		dB		-1.5		+1.5
Cymhareb tonnau sefydlog						1.5
Colli adlewyrchiad RF		dB		-10
rhwystriant mewnbwn		Ω			50
rhwystriant allbwn		Ω			50
Cysylltydd RF				SMA-F
Cyflenwad pŵer
Cyflenwad pŵer	DC	V			5
		V			-5
Treuliant		W				10
Rhyngwyneb cyflenwad pŵer				Gwisgwch gynhwysedd

Amodau terfyn

Paramedr	Uned	Minnau	Nodweddiadol	Max	Sylwadau
Mewnbwn RF pŵer	dBm			20
Foltedd gweithredu	V			13

Tymheredd gweithredu	℃	-40	+70
Tymheredd storio	℃	-40	+85
Gweithredu lleithder cymharol	%	5	95

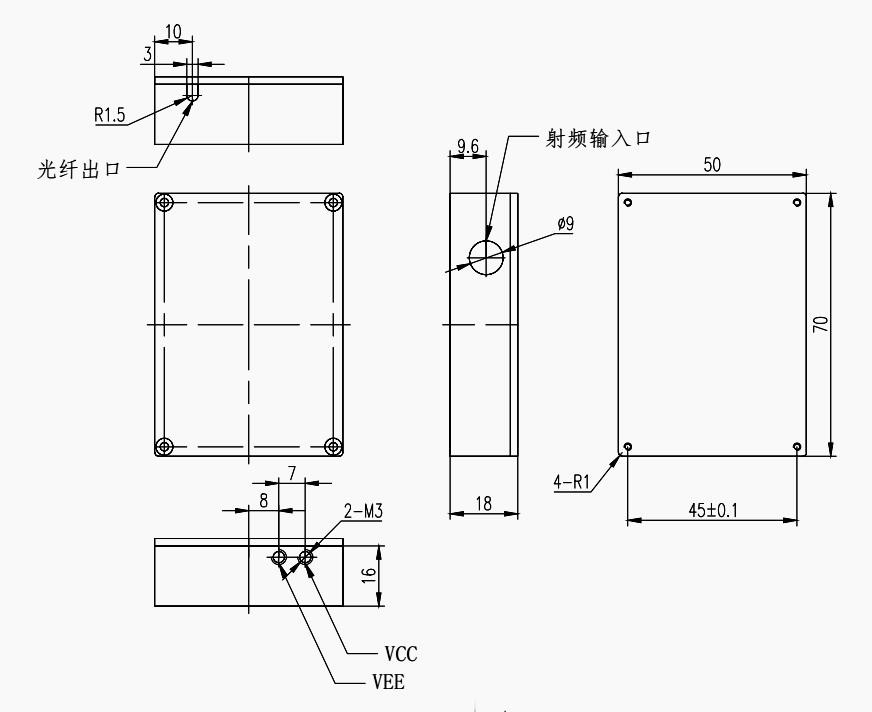

Dimensiynau

uned: mm

Cromlin nodweddiadol:

Gwybodaeth

Gwybodaeth archebu

ROF -DML	XX	XX	X	X	X	X
Tiwnio uniongyrchol	Gweithredu	Modiwleiddio	Math o becyn:	Pŵer allbwn:	Ffibr optegol	Gweithredu
modiwleiddio	tonfedd :	lled band :	M - safonol	06--- 6dBm	cysylltydd :	tymheredd:
trosglwyddydd modiwl	15-1550nm XX—DWDM	06G-06GHz 10G-10GHz	modiwl	10--- 10dBm	FP --- FC/PC FA --- FC/APC	gwag-- -20 ~ 60 ℃
	sianel	18G-18GHz			SP --- defnyddiwr penodedig	G 40 ~ 70 ℃
						J 55 ~ 70 ℃

* cysylltwch â'n gwerthwr os oes gennych ofynion arbennig
