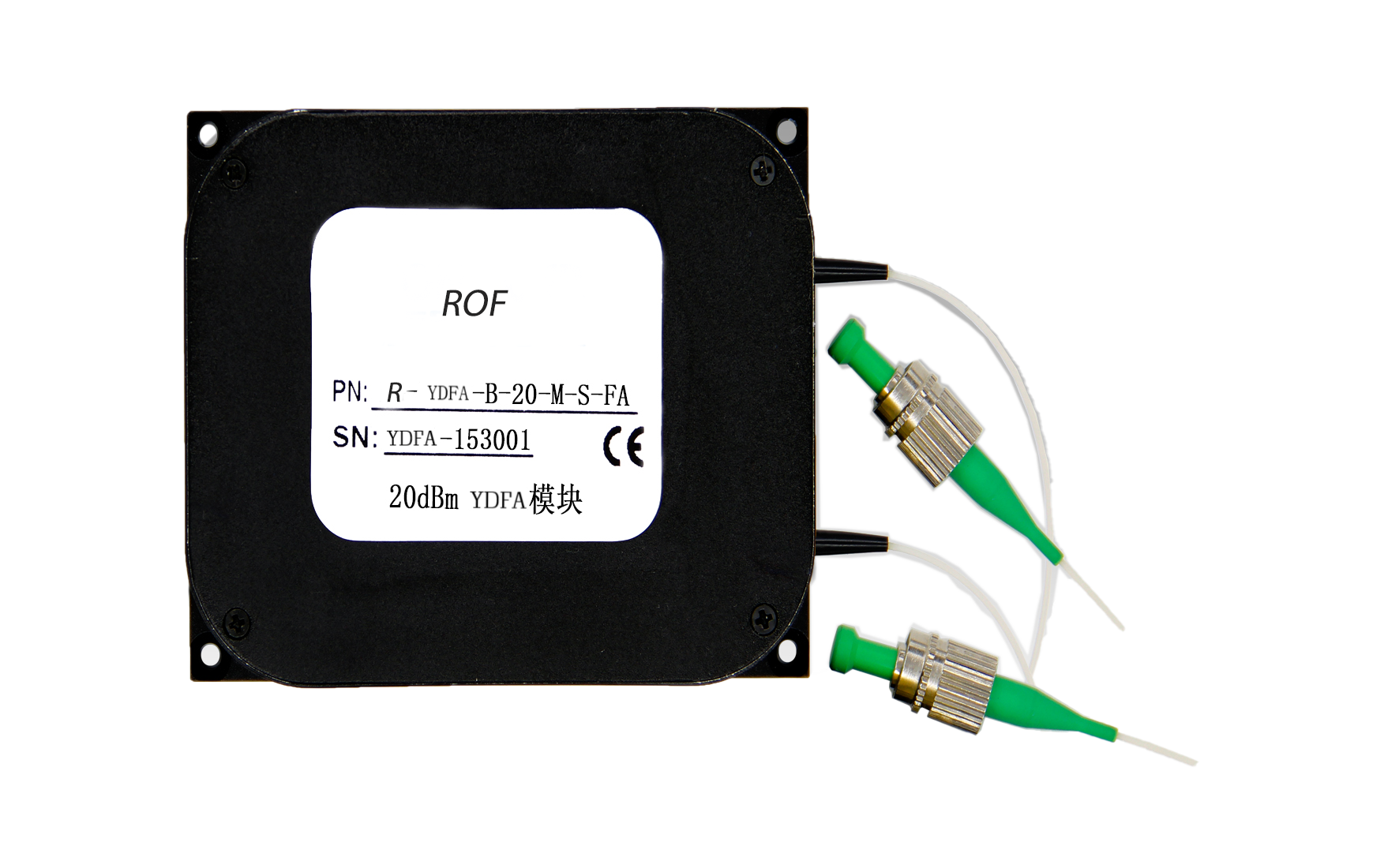

Modulator Electro-optig ③ Mwyhadur Optegol EDFA Mwyhadur Ffibr Ytterbium-Doped Mwyhadur YDFA
Nodwedd
* Sŵn isel
* ACC, AGC, Opsiwn APC
* Opsiwn ffibr SM a PM
* Amddiffyniad pwmp diffodd awtomatig
* Rheolaeth o bell
* Bwrdd gwaith, pecyn modiwl yn ddewisol
Cais
• Gall mwyhadur roi hwb i bŵer (cyfartalog) allbwn laser i lefelau uwch (→ mwyhadur pŵer osgiliadur meistr = MOPA ).
•Gall gynhyrchu pwerau brig eithriadol o uchel, yn enwedig mewn corbys byr iawn, os caiff yr egni sydd wedi'i storio ei echdynnu o fewn amser byr.
• Gall chwyddo signalau gwan cyn ffoto-ganfod, a thrwy hynny leihau'r sŵn canfod, oni bai bod y sŵn mwyhadur ychwanegol yn fawr.
•Mewn cysylltiadau ffibr-optig hir ar gyfer cyfathrebiadau ffibr optegol, mae'n rhaid codi'r lefel pŵer optegol rhwng darnau hir o ffibr cyn colli'r wybodaeth yn y sŵn.
Paramedrau
Paramedr | Uned | Isafswm | Typical | Muchafswm | |
Amrediad tonfedd gweithredu | nm | 1050 |
| 1100 | |
Ystod pŵer signal mewnbwn | dBm | -3 | 0 | 10 | |
Pŵer optegol allbwn dirlawn * | dBm |
| 30 | 33 | |
Mynegai sŵn @ Mewnbwn 0 dBm | dB |
| 5.0 | 6.0 | |
Mewnbwn ynysu optegol | dB | 30 |
|
| |
Allbwn ynysu optegol | dB | 30 |
|
| |
Colli dychwelyd | dB | 40 |
|
| |
Cynnydd dibynnol polareiddio | dB |
| 0.3 | 0.5 | |
Pwmp mewnbwn yn gollwng | dBm |
|
| -30 | |
Pwmp allbwn yn gollwng | dBm |
|
| -40 | |
Foltedd gweithredu | bwrdd gwaith | V( AC ) | 80 |
| 240 |
Math o ffibr |
| HE1060 | |||
Rhyngwyneb allbwn |
| CC/APC | |||
Rhyngwyneb cyfathrebu |
| RS232 | |||
Maint pecyn | modiwl | mm | 90×70×18 | ||
bwrdd gwaith | 320×220×90 |
Gwybodaeth archebu
ROF | YDFA | XX | XX | X | XX |
Mwyhadur Ffibr Ytterbium-Doped | HP-- Math o allbwn uchel | Pŵer allbwn: 20---20dBm 23--- 23dBm 30--- 30dBm 33--- 33dBm | Maint pecyn D---bwrdd gwaith M---modwl | Cysylltydd ffibr optegol: FA --- FC/APC |
Mae Rofea Optoelectronics yn cynnig llinell gynnyrch o fodylyddion Electro-optig masnachol, modulators Cyfnod, modulator Dwysedd, Ffotosynwyryddion, ffynonellau golau laser, laserau DFB, chwyddseinyddion optegol, EDFA, laser SLD, modiwleiddio QPSK, laser pwls, synhwyrydd golau, synhwyrydd ffotocytbwys, gyrrwr laser , Mwyhadur optig ffibr, Mesurydd pŵer optegol, laser band eang, laser tunadwy, synhwyrydd optegol, gyrrwr deuod laser, mwyhadur Fiber. Rydym hefyd yn darparu llawer o fodylyddion penodol i'w haddasu, megis modulatyddion cyfnod arae 1 * 4, Vpi ultra-isel, a modulatyddion cymhareb difodiant uwch-uchel, a ddefnyddir yn bennaf mewn prifysgolion a sefydliadau.
Gobeithio y bydd ein cynnyrch yn ddefnyddiol i chi a'ch ymchwil.
